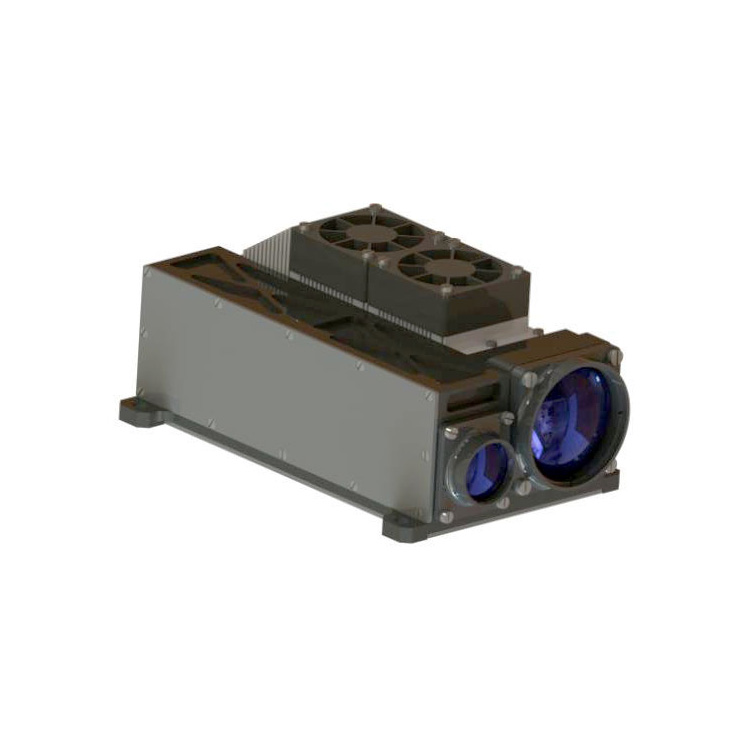

Jioptik STA64-D65M 65mJ Laser Target Designator with Rangefinder estas aera aparato kiu provizas sufiĉan gvidan reflektan energion por laseraj duonaktivaj gviditaj bomboj kaj misiloj, senĉese spuras la celon kaj efektivigas laseran surradiadon. Vi povas esti certa por aĉeti Laser Target Designator kun Rangefinder de nia fabriko.
La 65mJ Laser Target Designator kun Rangefinder realigas komunikadon per la RS422-komunika interfaco, kun elstara rendimento kaj simpla operacio. Ĝi havas ampleksan gamon de aplikaj scenaroj, kun la avantaĝoj de malgranda grandeco, malpeza pezo, malalta energikonsumo, ktp., kaj taŭgas por diversaj platformaj medioj kiel aero, veturilo-muntita kaj ŝip-muntita. Lasera ondolongo: 1064nm, rekta kontakto kun homaj okuloj estas malpermesita.
Laser intervala funkcio kaj realtempa raporta distancvaloro;
Potenca poluseco inversa protekto, super kurento kaj supertensia cirkvito protekto;
Povas esti lasero surradiita ĉe la enkonstruita fiksita frekvenco de 20Hz;
Povas esti ekigita per ekstera sinkroniga signalo por Laser Target Designator kaj Telemezurilo (lasera surradiado (ekstera sinkronigo) ŝtato);
Funkcio de alarmo de trotemperaturo: Kiam la labortemperaturo de la Lazera Celindikilo kaj Telemezurilo estas tro alta por daŭre elsendi laseron, ĝi povas sendi la informojn pri trotemperaturaj alarmaj statoj al la supra komputilo kaj protekti la sekurecon de la Lazera Cela Designador kaj Telemezurilo.
lasero eligo tempo raportanta funkcio;
Lasera programaro versio trajtoj
1.Larĝa temperaturo ne-termika sistemo-dezajno, forta kontraŭ-agorda kapablo, bona optika aksa stabileco, povas atingi larĝan temperaturan gamon de laboro;
2.Uzante unikan pulson-detekto kaj aŭtomatan kompensan teknologion, altan energian stabilecon;
3.Elektu aktivan Q-ŝanĝan pumpreĝimon, fajnan ĝustigan paŝon, altan kodan precizecon.
| Ero | Indeksaj datumoj |
| Modelo | STA64-D65M |
| Ondolongo | 1064nm±10nm |
| Rangokapableco | ≥9000m |
| Ranging Blind Zone | ≤200m |
| Vara precizeco | ± 2m |
| Precizeca indico | ≥98% |
| Distanca Rezolucio | ≤50m |
| Distanca Elekto | ≥200m |
| Operacia Ofteco | Unufoje、1Hz、5Hz、20Hz |
| Laser kontinua intervala tempo | ≥30min (1Hz) 、≥10min (5Hz) |
| Laser kontinua surradiado tempo | Mallonga ciklo surradiado: lumproduktado 35s ripozo 30s Longcikla surradiado: lumprodukto 60-aj ripozoj 60-aj jaroj |
| Pezo | ≤1000g |
| Dimensio | ≤160mm×100mm×71mm |
| Tensio | 18V~32V |
| Elektrokonsumo | Standby-energiokonsumo: ≤10W Meza elektra konsumo: ≤60W |
| Ekologia adaptebleco | Labora temperaturo: -40 ℃ ~ 60 ℃ Stoka temperaturo: -55 ℃ ~ 70 ℃ |
| Meza energio | ≥65mJ |
| Energia Stabileco | ≤8% (Statistiko post 2 sekundoj da lumproduktado) |
| Angulo de diverĝo | ≤0.4mrad |
| Pulslarĝo | 15ns±5ns |
| Distanco de radiado | ≥5500m |
| Kodiga reĝimo | Preciza frekvenca kodado, ekstera sinkronigo |
| Kodofrekvenco | 45ms~65ms |
| Precizeco de kodado | ≤±2.5μs |
Buso: RS422, baudrapideco 115200bps;
Elektroprovizo: 28V, nutrado normala operacia gamo 18V ~ 36V;
Elektrokonsumo: averaĝa elektra konsumo ≤ 60W, standby energikonsumo: ≤ 10W;
Laser Target Designator kaj Rangefinder finkonektilo modelo J30J-21ZKP, la supra komputila finkonektilo modelo J30J-21TJL, Laser Target Designator kaj Rangefinder fina nutrado kaj komunika haveno pinglodifino estas montrita en Tabelo 1;
Tablo 1 Laser Target Designator kaj Rangefinder flanka nutrado kaj komunika haveno-pingla difino
| Seria numero | Nomo | Priskribo | Rimarkoj |
| 1-5 | +28V | ||
| 12-16 | +28V_GND | ||
| 6 | T+ | Laser-Iluminilo Sendi | RS422 komunikado |
| 7 | T- | ||
| 8 | R- | Laser-Iluminilo Ricevo | |
| 9 | R+ | ||
| 10 | GND | Komunika tereno | |
| 17 | SYNC_IN+ | Laser-Iluminilo Ricevo | Sinkronigi signalenigo |
| 18 | SYNC_IN- | ||
| 19 | SYNC_GND | Eligo de Laser Illuminator | Ekstera sinkroniga eligo rezervita |
| 20 | SYNC_OUT+ | ||
| 11 | kontrolsignalo+ | Kontrolo de potenco | Elektro-sur kontrolo rezervita |
| 21 | kontrolo signalo_GND |
Por pliaj informoj pri niaj produktoj, bonvolu kontakti Jioptik.
