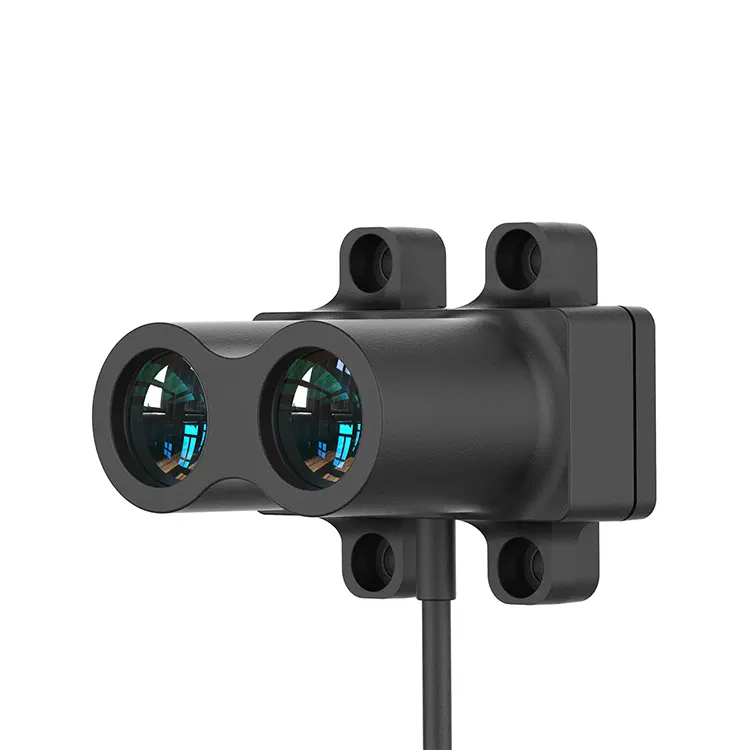

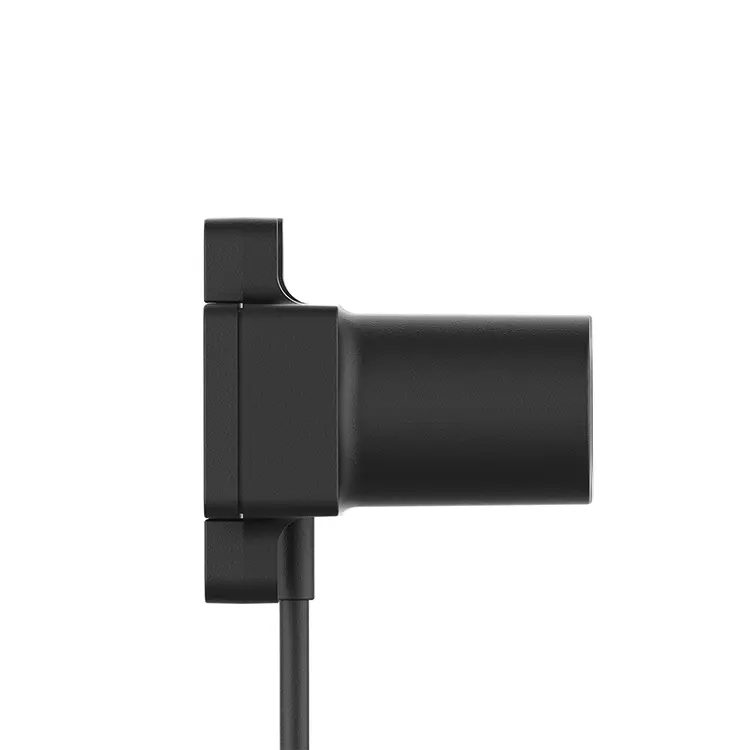

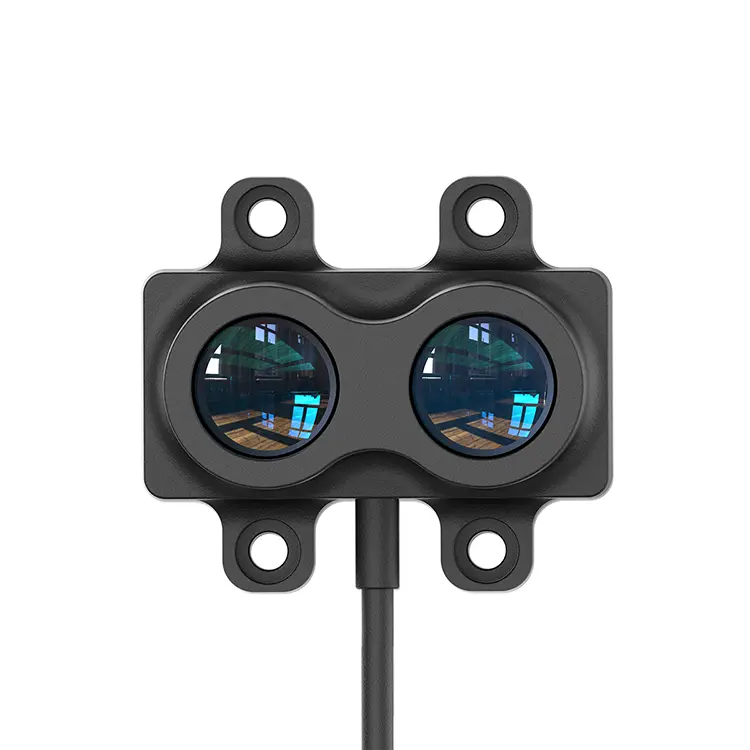

STA-LR-B40M TOF-lasero-radar-sensilo estas kostefika mezgranda lasero-radar-sensilo, kiu estis signife altgradigita kaj optimumigita surbaze de detof. Ĝia ampleksa gamo povas atingi ĝis 40m, kun pli efika optika sistemo kaj optimumigita cirkvitdezajno. Dum certigado de pli alta ampleksa agado, ĝi ankaŭ montras bonegan agadon en blindaj makuloj kaj elektra konsumo. Kun la ĝisdatigo kaj optimumigo de algoritmoj, la erara agado en malsamaj medioj ankaŭ signife pliboniĝis.
La stacidomo STA-LR-B40 alt-preciza lasero-radar-lenso adoptas tegitan vitran lenson por plibonigi transmittance, atingi pli klaran varion kaj havas pli altan vitran malmolecon, skrapan reziston, korodan reziston kaj plilongigitan servan vivon. Konstruita en temperatura kompenso ebligas precizan mezuradon ĉe larĝa operacia temperaturintervalo de -40 ° C ĝis+70 ° C. Ĝi povas esti vaste aplikata en kampoj kiel ne -ekipita aera veturila alteco -kontrolo, inteligenta transportado, inteligentaj parkejoj kaj inteligenta agrikulturo.
| Produkta Modelo | Sta-lr-b40 | |
| Produkta Rendimento | Mezuranta gamo | 40m@90%; 15m@10% |
| Mezura ofteco | 1-2000Hz | |
| ripetebleco | ＜ 3cm （@＞ 50%）, ＜ 5cm （@15%-50%）, 7cm （@＜ 15%） | |
| Gamo precizeco | ± 5cm （≤15m）, ± 0,5%(＞ 15m) | |
| Gamo -Rezolucio | 1cm | |
| Klaso de Protekto | IP65 | |
| Rezisto al ĉirkaŭa lumo | 100klux | |
| Optika parametro | Kampo -Angulo | 39Mard （2.2 °） |
| Lasera trabo diverĝa angulo | 3MARD （0.17 °） | |
| Lasera trabo ondolongo | 905nm | |
| Okula Sekureco | Klaso I (IEC 60825 - 1: 2014) | |
| Komunikado interfaco |
Komunika interfaco | LVTTL/IO/IIC/PWM/rs485/rs232/can/ 4-20mA/IO (NPN)/IO (PNP)/IO (3.3V) |
| Mekanika interfaco | XH-4P-fina stacioj (XHP-4) BMW -kablaj konektiloj Tubulaj fina stacioj (E0508) |
|
| Mekanika Elektraj Parametroj |
Proviza tensio | 5V, 12-28V |
| Maksimuma elektra konsumo | ＜ 200MW | |
| aliaj | Entuta dimensio | 40*40*45mm |
| Funkcia temperaturo | -40 ℃ -70 ℃ | |
| Pezo | 35g | |
| Linia longo | 40cm | |
| Noto: Gamo -precizeco, gamo -rezolucio, ripeto -precizeco, ktp estis ĉiuj provitaj en la kondiĉo de 25 ℃ difuza reflektado (90% reflektado). Ŝanĝoj en kondiĉoj povas konduki al variadoj en mezuraj rezultoj. | ||
La LR-serio alta preciza lasero-radaro havas 11 interfacojn kaj 3 konektilojn por elekti.
11 specoj de interfacoj
● Komunikada Kategorio: LVTTL/TTL/IIC/CAN/RS232/RS485 (MODBUS)
● Analoga Klaso: PWM/4-20mA
● Ŝaltila tipo: I0 (3. 3V)/I0 (NPN)/IO (PNP)

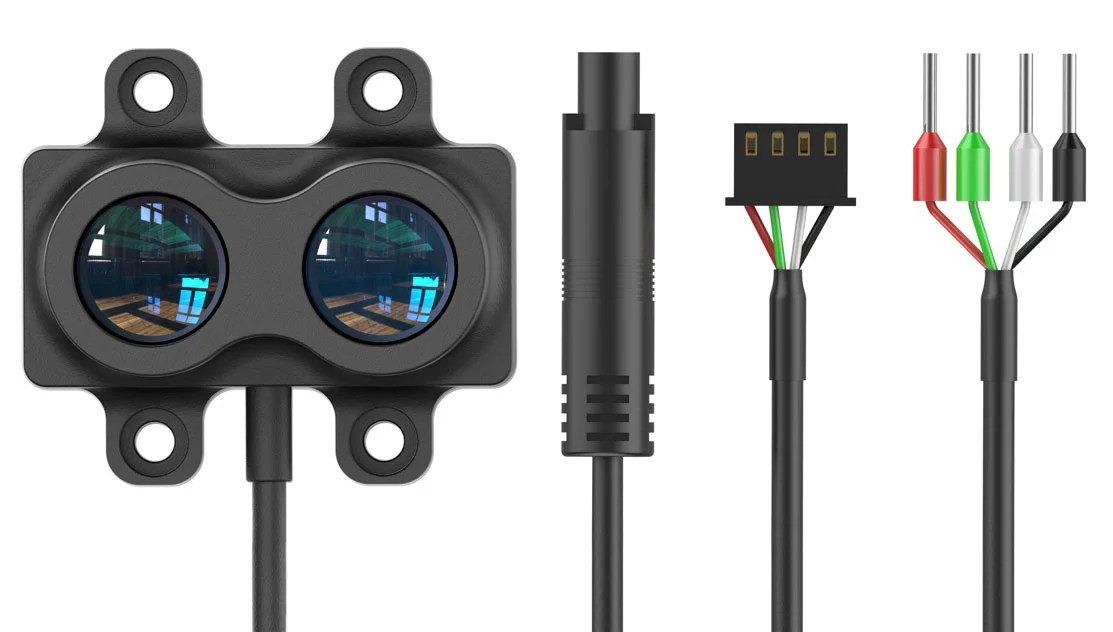

3 specoj de konektiloj
● XH-4P-konektilo (defaŭlta): konektilo vaste uzata de elektronikaj inĝenieroj.
● BMW -kabla konektilo (personecigita): IP67 -polvosuĉilo kaj akvorezista ĉe la konektilo, facile por ŝtopi kaj malŝalti.
● Tuba Terminalo (Modelo: E0508): Vaste uzata tipo de kabliga fina stacio en aŭtomata ekipaĵo.

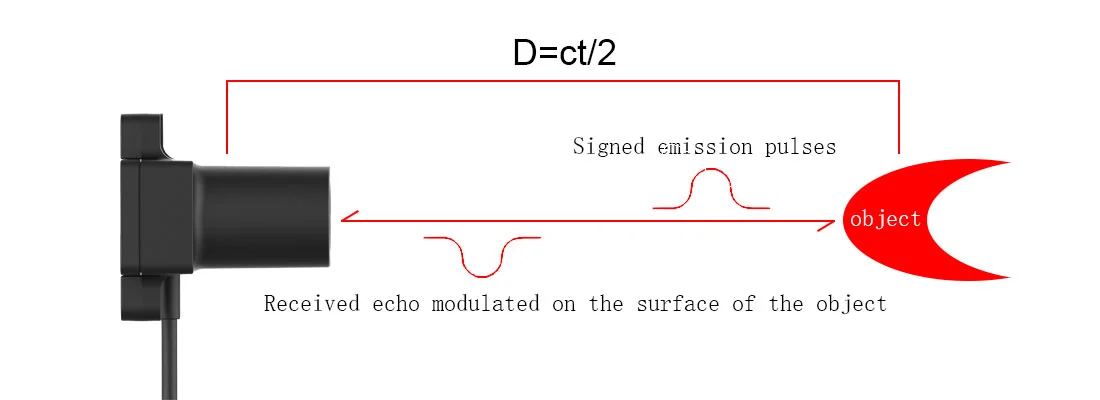

La LR -serio Lasero Radar Radar uzas plibonigitan detof -teknologion, heredante la avantaĝojn de tradicia pulsa TOF -metodo dum kombinado kun antaŭfabriko -subskribo, farante la LRXX -serion ekvilibran precizecon kaj rapidon, kaj agas bone ekstere.
Por pliaj informoj pri niaj produktoj, bonvolu kontakti Jioptik.
